Isole ecologiche interrate: soluzioni per la raccolta dei rifiuti

di Luca Di Leone

Dai contenitori a campana alle pedane per cassonetti, le soluzioni per realizzare punti di raccolta interrati in contesti urbani, residenziali e pubblici.

Esplora le soluzioni

Cos'è un'isola ecologica interrata

Un'isola ecologica interrata è un punto di conferimento organizzato in cui i contenitori stanno completamente o in prevalenza sotto il livello del suolo. In superficie restano gli elementi previsti dal sistema: torrini di conferimento, pedane o coperture pavimentabili.

Non esiste un solo schema. Campane interrate e pedane idrauliche cambiano il modo in cui l'utenza conferisce e il modo in cui il gestore svuota. La scelta va fatta insieme al servizio di raccolta, non solo in funzione del decoro.

Un'isola di prossimità serve le utenze del quartiere o del complesso. Un centro comunale di raccolta è un impianto diverso, con altre regole di accesso e altre frazioni. I due concetti non vanno sovrapposti in capitolato.

Schema del sistema Sotkon APTO: cassero, campana e torrino di conferimento

Le principali soluzioni per la raccolta interrata

La configurazione dipende da come si conferisce, da quali contenitori si usano e da quali mezzi svuotano. Nel catalogo Bunder Waste tre famiglie coprono i casi più frequenti.

Contenitori interrati · Pedane interrate

Svuotamento di una campana interrata Sotkon APTO con gru

Isole con contenitori interrati a campana

Sotkon APTO, distribuito in Italia da Bunder Company, mette la campana in acciaio zincato dentro un cassero in calcestruzzo. L'utenza conferisce dai torrini in acciaio inox. Pedana, torrini e contenitore sono un unico blocco che la gru del mezzo solleva insieme.

Lo svuotamento è a carico dall'alto: fungo Kinshöfer (sistema FLEX), doppio gancio, gancio singolo con Palpeur o raccordo F90 per la raccolta bilaterale da cabina. In fase di progetto vanno verificati il mezzo, la presa e lo spazio di manovra della gru.

Il sistema è documentato per isole di prossimità, centri storici, piazze e quartieri residenziali, con taglie nominali da 3 a 5 m³. Disegni e quote di scavo si richiedono in fase di progetto.

  • Conferimento da torrini inox (Diamond, Konik, Orion, Kynetik e altri)
  • Svuotamento con gru: FLEX, doppio gancio, Palpeur o F90
  • Taglie nominali 3, 4 e 5 m³
  • Piattaforma di sicurezza che chiude il cassero durante il sollevamento

Scopri il sistema

Schema di svuotamento delle pedane Sounete Back per cassonetti carrellati

Isole con pedane per cassonetti a carico posteriore

Sounete Back interra cassonetti carrellati su una piattaforma idraulica. In superficie restano i torrini MRT. I rifiuti stanno in camere sotto il piano strada.

Per lo svuotamento la pedana porta i cassonetti a quota strada. Gli operatori li estraggono e li agganciano ai compattatori a carico posteriore già in servizio, poi li riposizionano.

Le configurazioni documentate ospitano da due a quattro cassonetti da 1.000 a 1.700 litri (DIN). Prima dell'installazione vanno verificati il parco mezzi, la pendenza (il sistema indica compensazione fino al 15%) e il modo di azionare l'idraulica: rete elettrica o presa sul mezzo.

  • Torrini MRT e cassonetti carrellati sotto terra
  • Sollevamento a pantografo per lo svuotamento a carico posteriore
  • Da 2 a 4 contenitori, 1.000–1.700 L
  • Contesti con raccolta posteriore e viabilità limitata

Scopri il sistema

Schema di svuotamento delle pedane Sounete Side per contenitori stazionari

Isole con pedane per cassonetti a carico laterale

Sounete Side interra contenitori stazionari in un cassero di cemento. La piattaforma sale con cilindri e pantografo; il coperchio si apre e i contenitori arrivano a quota strada.

Lo svuotamento di riferimento è il carico laterale, con comando da cabina. La scheda indica anche compatibilità con carico posteriore e container per gru, utile se il parco mezzi è misto.

Le configurazioni SD1 e SD2 ospitano uno o due contenitori da 2.400 o 3.200 litri (fino a 4.000 litri in allestimenti dedicati). In progetto vanno allineati mezzo, telecomando e opere del cassero.

  • Contenitori stazionari sotto copertura pavimentabile
  • Svuotamento a carico laterale, con alternative posteriore e gru
  • Configurazioni da uno o due contenitori, 2.400 / 3.200 L
  • Comando idraulico da cabina

Scopri il sistema

Una soluzione per contesti urbani differenti

Lo stesso punto di raccolta cambia in funzione dello spazio, delle utenze e del servizio. Le immagini mostrano i sistemi in catalogo, non cantieri o referenze.

Per il punto di raccolta del condominio, vedi anche la pagina sulle isole ecologiche condominiali. Isole ecologiche condominiali.

  • Sistema Sotkon APTO con torrino in un contesto urbano

    Centri storici e piazze

    Dove contano ingombro visivo, accessi e vincoli sullo spazio pubblico, i torrini o le pedane riducono i contenitori a vista. Resta da verificare la manovra dei mezzi.

    Immagine di sistema, non una referenza di cantiere.

  • Contenitori interrati a campana Sotkon APTO in un'area verde

    Quartieri residenziali

    Un'isola può raccogliere più frazioni per utenze distribuite sul territorio. Capacità e frequenza di svuotamento si definiscono sul flusso reale del servizio.

    Immagine di sistema, non una referenza di cantiere.

  • Pedane interrate Sounete in un contesto urbano

    Complessi condominiali

    Il conferimento si può concentrare in un'area dedicata quando spazi, sottosuolo e accesso dei mezzi lo consentono. Non è una soluzione automatica per ogni cortile.

    Immagine di sistema, non una referenza di cantiere.

  • Piattaforme idrauliche Sounete per contenitori interrati

    Interventi di riqualificazione urbana

    Nel rifacimento di strade e piazze l'isola si coordina con scavi, sottoservizi e pavimentazione. Il sistema va scelto prima di chiudere le opere civili.

    Immagine di sistema, non una referenza di cantiere.

Come può essere configurata un'isola ecologica interrata

Il numero di frazioni, la capacità e il sistema di svuotamento cambiano da un intervento all'altro. Gli schemi qui sotto sono esempi illustrativi, non progetti realizzati.

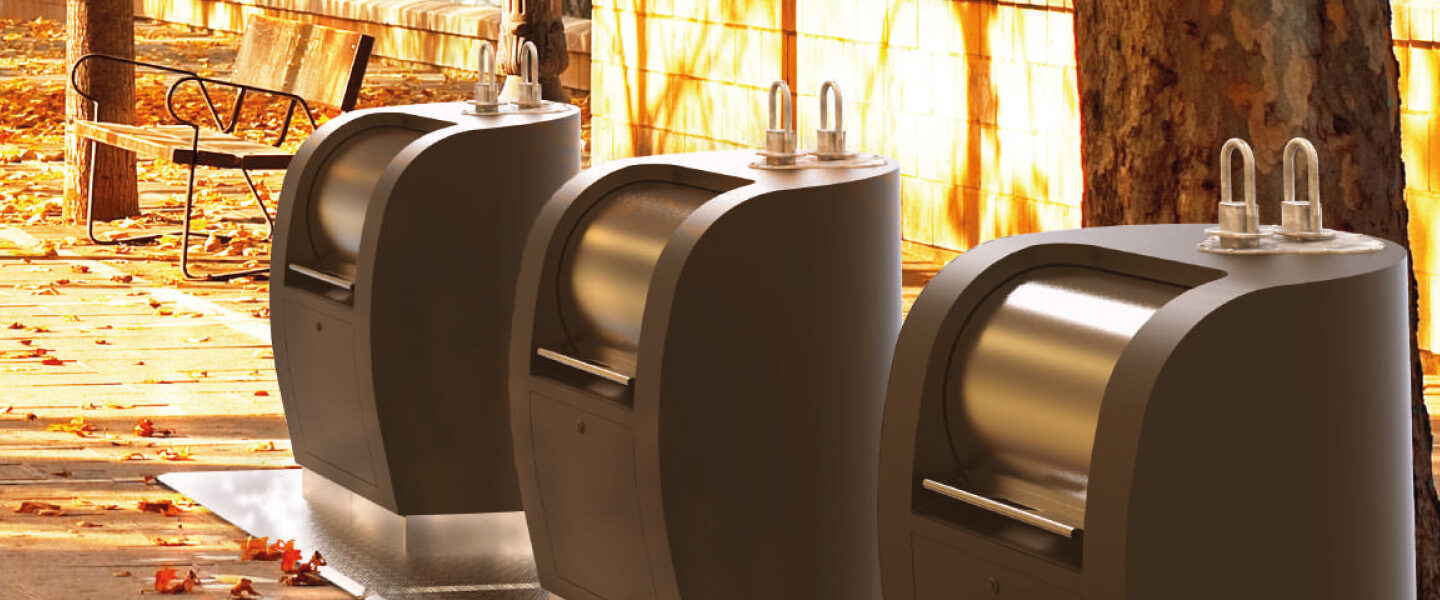

Contenitori a campana Sotkon APTO affiancati

Isola con contenitori a campana

Più contenitori Sotkon APTO affiancati, ciascuno con il proprio torrino, per separare le frazioni. Ogni campana si svuota con la gru del mezzo compatibile con la presa scelta.

Esempio illustrativo. Il numero di punti e le frazioni si definiscono sul progetto.

Scopri il sistema

Pedana Sounete Back per cassonetti a carico posteriore

Isola con pedane a carico posteriore

Una o più pedane Sounete Back, con cassonetti carrellati compatibili con i compattatori a carico posteriore del gestore. I torrini MRT restano il punto di conferimento.

Esempio illustrativo. Il numero di punti e le frazioni si definiscono sul progetto.

Scopri il sistema

Pedana Sounete Side per contenitori a carico laterale

Isola con pedane a carico laterale

Pedane Sounete Side predisposte per contenitori stazionari e mezzi a carico laterale, oppure per le alternative di svuotamento indicate sulla scheda.

Esempio illustrativo. Il numero di punti e le frazioni si definiscono sul progetto.

Scopri il sistema

Cosa valutare prima di realizzare un'isola ecologica interrata

Questi cinque punti bastano per impostare il confronto tra i sistemi. Il dettaglio di spazi, opere e capitolato è nelle guide collegate.

  1. 01

    Utenze e frazioni di raccolta

    Quali utenze serve il punto e quali flussi vanno separati: organico, carta, plastica, vetro, residuo o altre frazioni del servizio.

  2. 02

    Capacità e frequenze di svuotamento

    Il volume utile si legge insieme ai quantitativi raccolti e al calendario del gestore. Una taglia più grande non sostituisce un giro incompatibile.

  3. 03

    Spazi e opere civili

    Ingombro in pianta, profondità, sottosuolo, sottoservizi, accessi e tipo di cassero o di camera. Le quote di progetto non sono pubblicate sul sito.

  4. 04

    Mezzi e modalità di raccolta

    Gru e presa per le campane, carico posteriore per Sounete Back, carico laterale (o le alternative documentate) per Sounete Side.

  5. 05

    Accessibilità e manutenzione

    Conferimento, pulizia dei torrini, ispezione delle camere e controlli sui componenti di sollevamento, come indicati dal produttore del sistema scelto.

Approfondisci la progettazione

Controllo degli accessi e monitoraggio della raccolta

Su alcuni sistemi si possono aggiungere identificazione delle utenze, controllo degli accessi e lettura del livello di riempimento. Non sono funzioni di serie su ogni prodotto.

Per Sotkon APTO la scheda documenta l'integrazione Sotkis su richiesta: RFID, smart tag, sensori di riempimento e logiche di tariffazione legate ai conferimenti. Sulle pedane Sounete Back è indicata un'opzione di controllo accessi. Per Sounete Side la scheda non descrive la stessa dotazione: va verificata a parte.

I dati operativi servono al gestore per giri e manutenzioni. Il dettaglio è nelle pagine su sensori e raccolta informatizzata, non in una piattaforma unica per tutti i sistemi.

Approfondisci la progettazione e la scelta dei sistemi

Le guide già pubblicate restano il riferimento per il dimensionamento, il confronto tra sistemi e il capitolato. Questa pagina non le sostituisce.

Domande frequenti sulle isole ecologiche interrate

Domande frequenti sulle isole ecologiche interrate

Il costo dipende dal sistema, dal numero di contenitori, dalle opere civili e dalle condizioni del sito. Prezzi e preventivi non sono pubblicati: si richiedono a Bunder Waste con il contesto del progetto.

Servono scavo, alloggiamento del cassero o della camera, verifica dei sottoservizi e ripristino della pavimentazione. Geometria e carichi cambiano tra campane APTO e pedane Sounete: le quote si definiscono sulla documentazione di progetto.

Dipende dalla tecnologia. APTO si svuota con gru e una delle prese documentate (Kinshöfer FLEX, ganci o F90). Sounete Back usa i compattatori a carico posteriore. Sounete Side è predisposto per il carico laterale e, come da scheda, anche per posteriore e gru. Il mezzo va verificato prima della scelta.

Negli interrati il contenitore sta sotto il piano di calpestio e in superficie restano torrino o pedana. Nei seminterrati una parte del corpo resta visibile sopra il terreno. Capacità, scavo e svuotamento si leggono sulla scheda del singolo sistema, non sulla sola categoria.

Sì, dove il sistema lo prevede. Su APTO è documentata l'integrazione Sotkis. Su Sounete Back è indicata un'opzione di controllo accessi. Va confermata sulla configurazione scelta, insieme a sensori e regole del servizio.

Stai valutando la realizzazione di un'isola ecologica interrata?

Bunder Company supporta enti, gestori e progettisti nella scelta delle soluzioni di raccolta interrata, in base al contesto, al servizio e alla compatibilità con i mezzi già in uso.
